WLI型，张力控制板
WLI-3型张力控制板是为磁粉制动器、离合器以及需要张力调节、控制的流水线而专门设计的。具有体积小巧、性能稳定、功能齐全、分体安装的特点。设备控制方式多样，既可外接电位器手动控制，也可外接模拟量信号控制。兼容多种PLC信号。
技术参数
1、输入电源：AC210～230V 50HZ
2、输入信号：10K电位器、0～5V、0～10V、0~20MA任选；
3.、额定输出：DC 36V 0～3A（*大输出功率120W）；
4、输出模式：0～3A恒流；
5、外形尺寸：宽×高×长＝110×50×199 重约1kg；

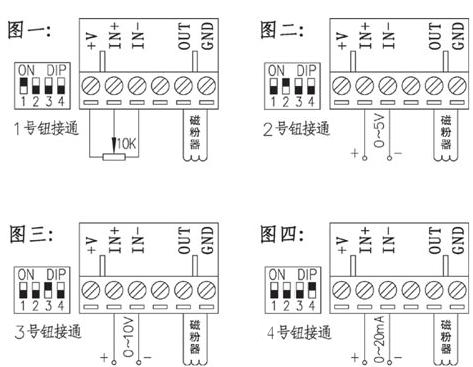

输入、输出接线端子及状态选择拨码开关说明
1、当采用外部10K电位器手动控制张力时，拨码开关及接线方法如图一所示；
2、当输入的外部控制信号为0～5V电压信号时，拨码开关及接线方法如图二所示；
3、当输入的外部控制信号为0～10V电压信号时，则拨码开关及接线方法如图三所示；
4、当输入的外部控制信号为0～20MA电流信号时，则拨码开关及接线方法如图四所示；
注意事项
1、工作条件：环境温度-10℃～40℃ 相对湿度不大于80％；
2、周围环境无腐蚀性气体、液体及尘埃；避免安装在强烈振动的环境中；
3、安装放大器的俩侧应留有50mm以上的间隙，以保证放大器能自然通风散热；
4、拨码开关只能接通一个按钮，严禁同时接通一个以上按钮。
